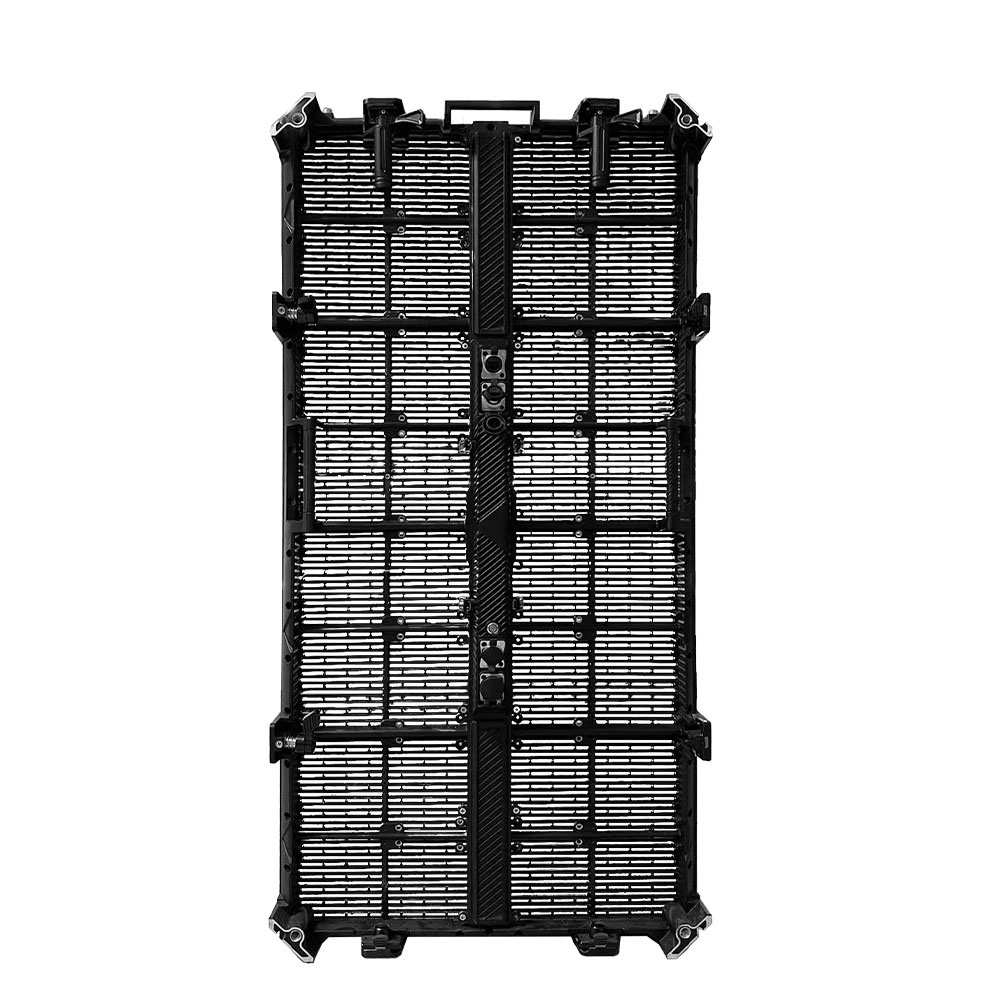

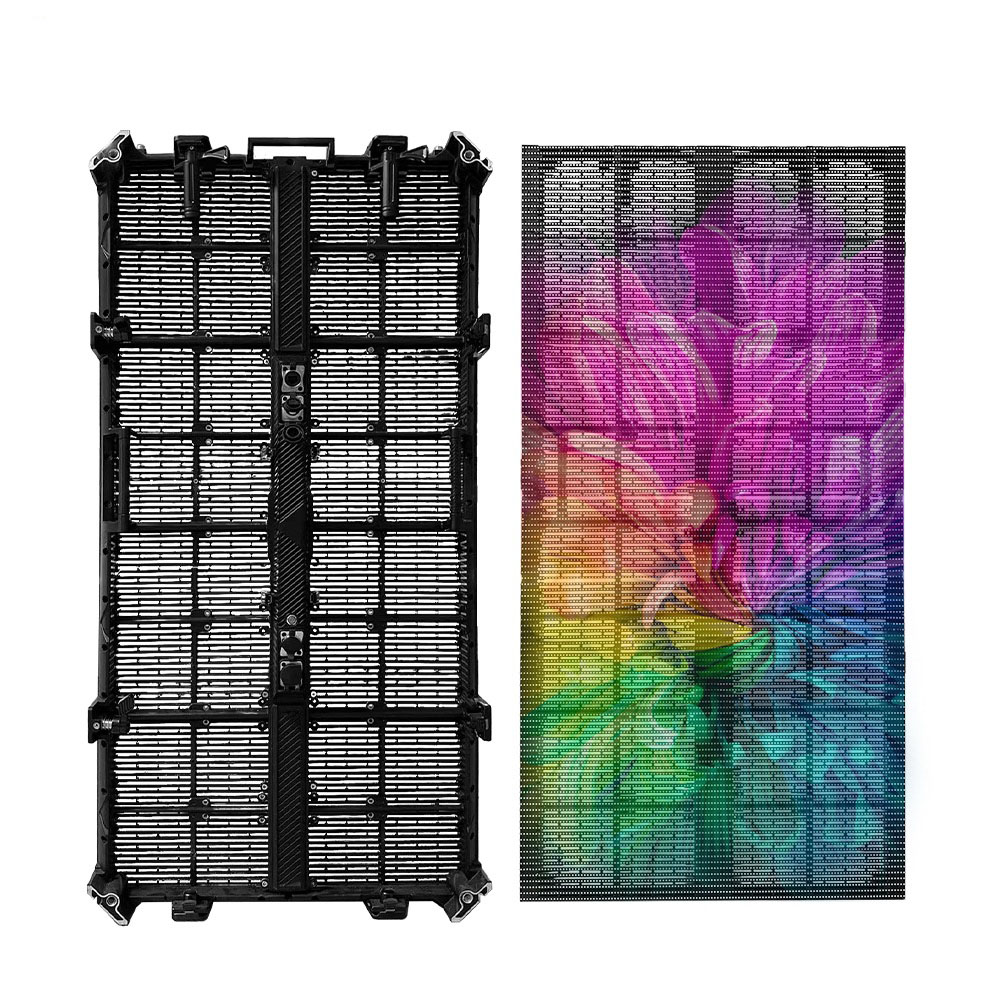

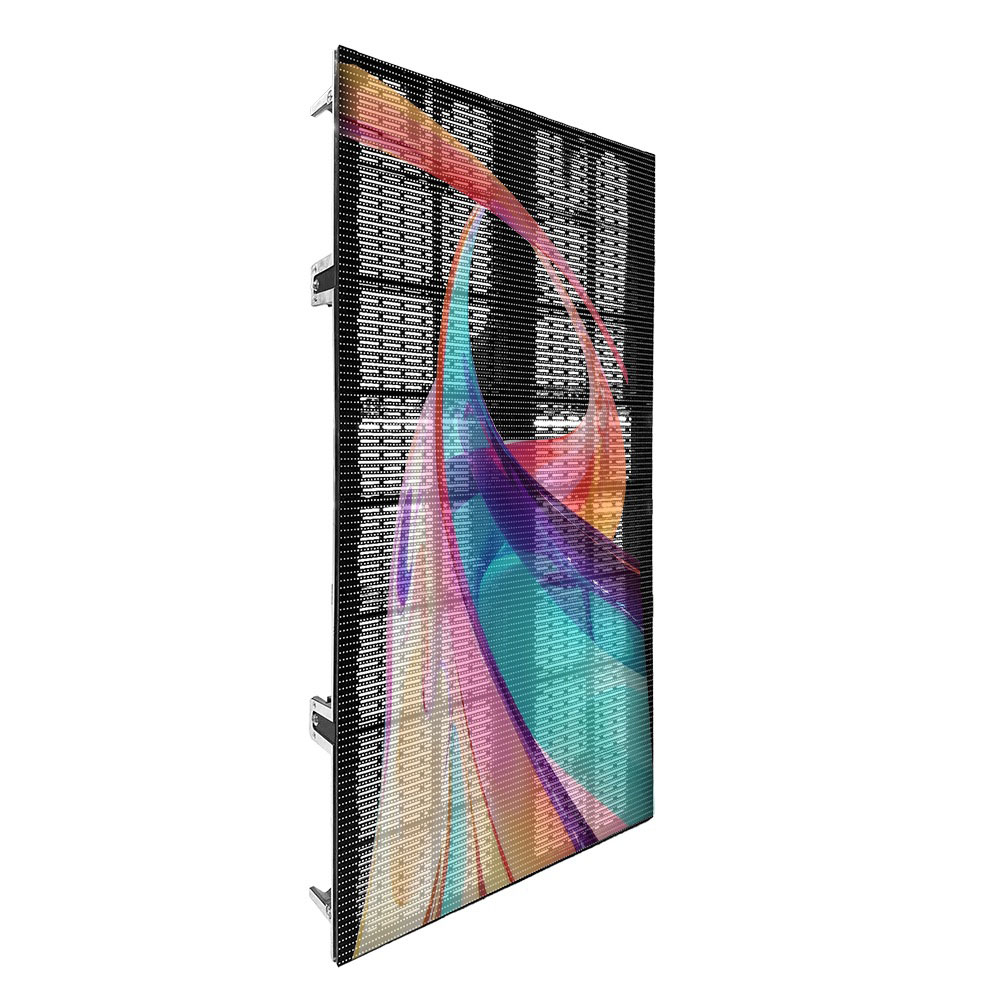

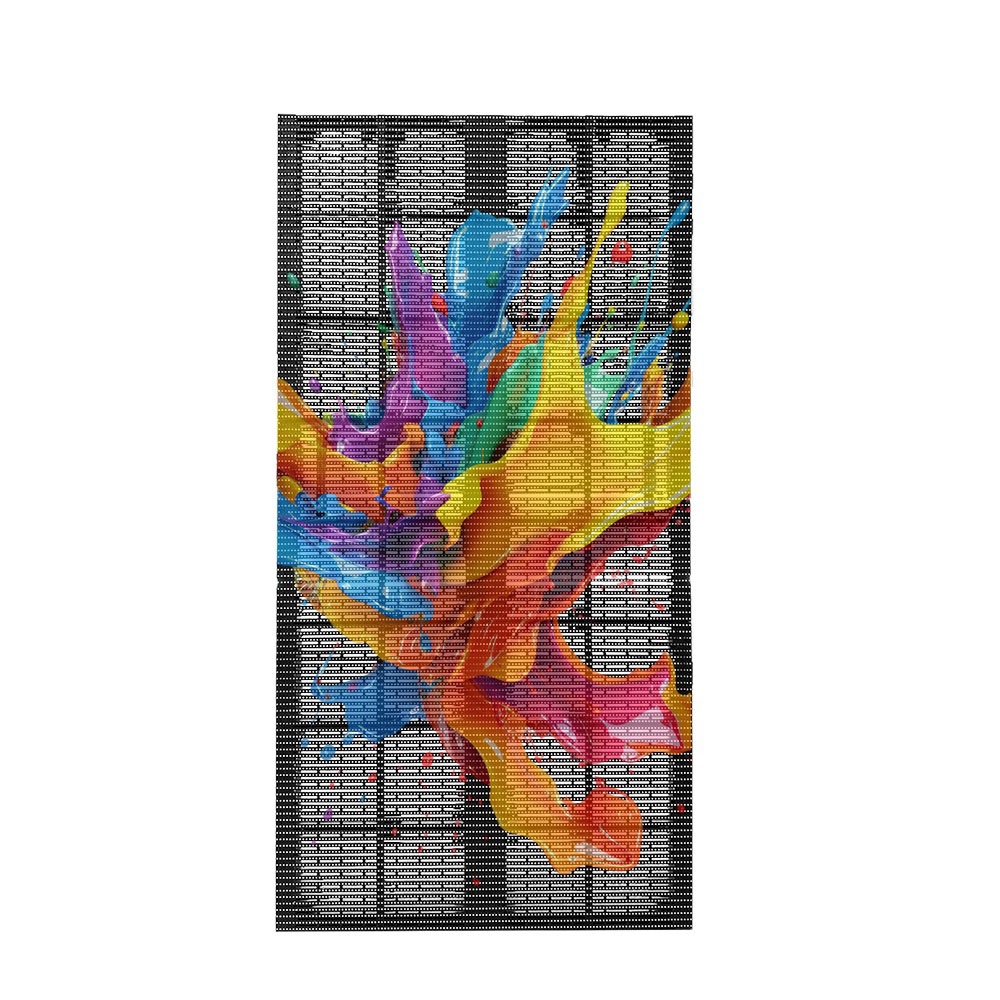

Painel de LED – Série XT

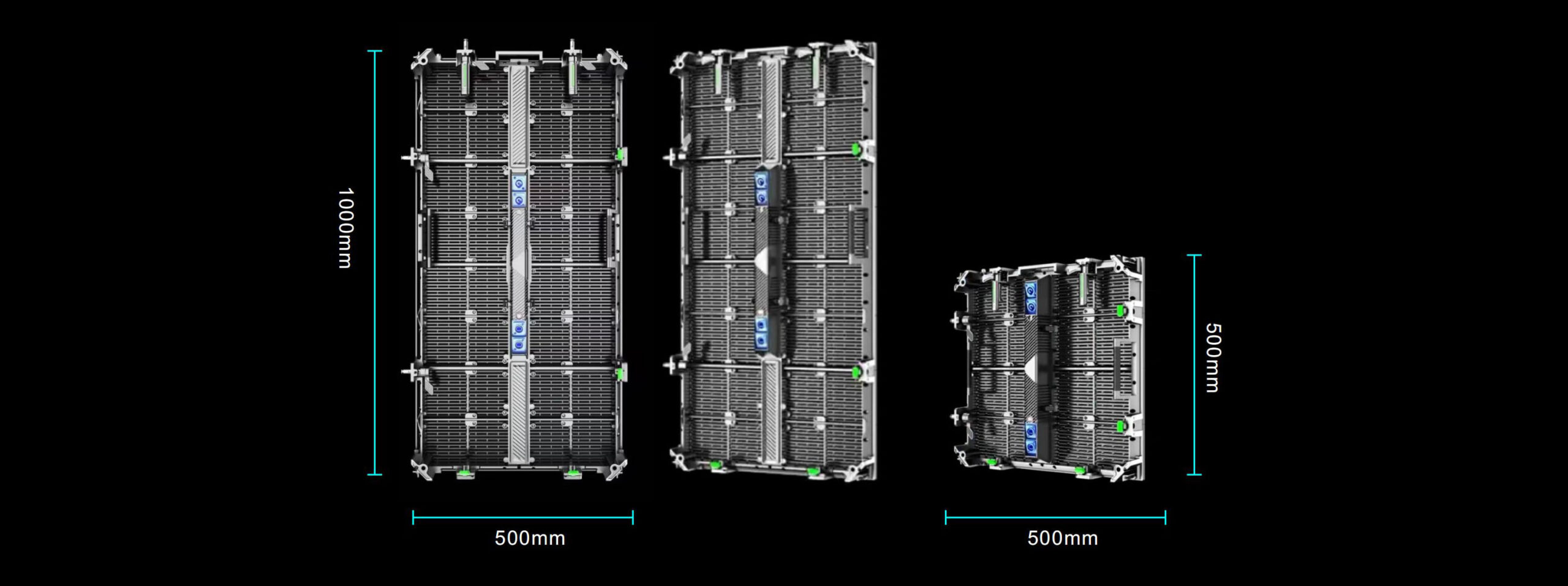

Dimensões e peso

• Dimensão do gabinete: 500mm × 1000mm e 500mm × 500mm
• Peso do gabinete: 8,5kg / 5kg
• Proteção IP: IP45 / IP65

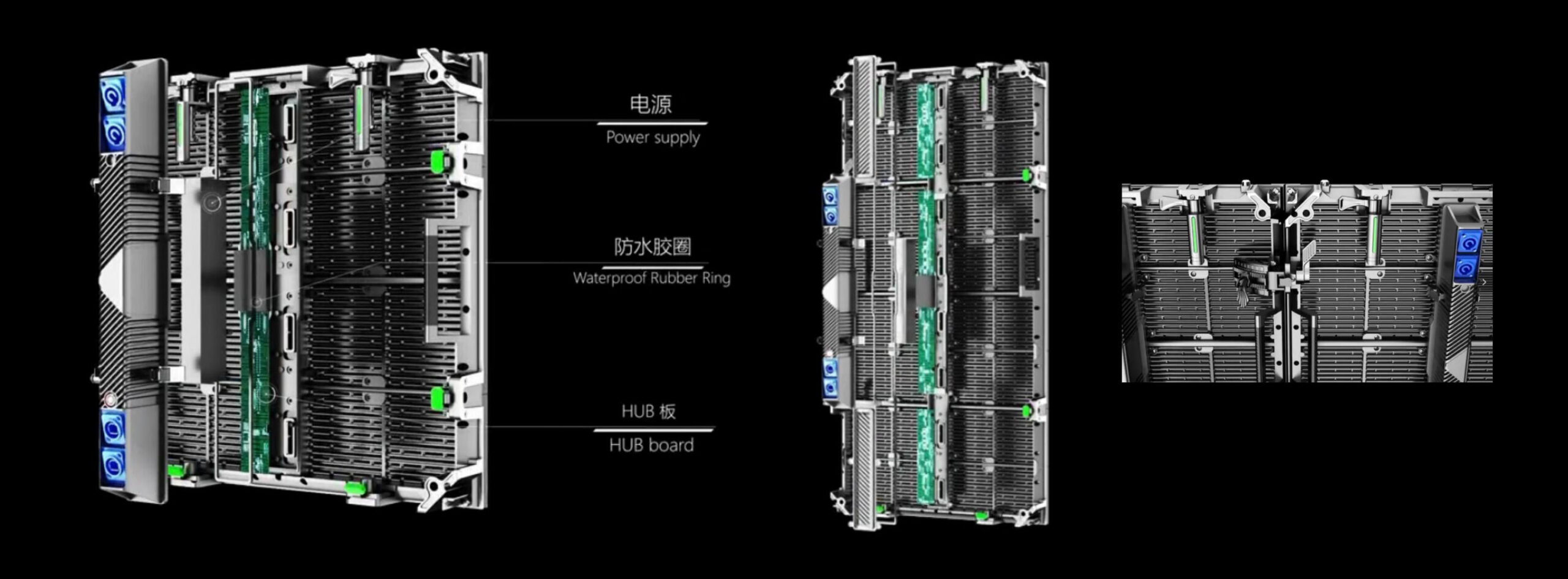

Detalhes do produto

Fonte de alimentação (power supply), Anel de vedação à prova d'água (waterproof rubber ring), Placa HUB (HUB board)

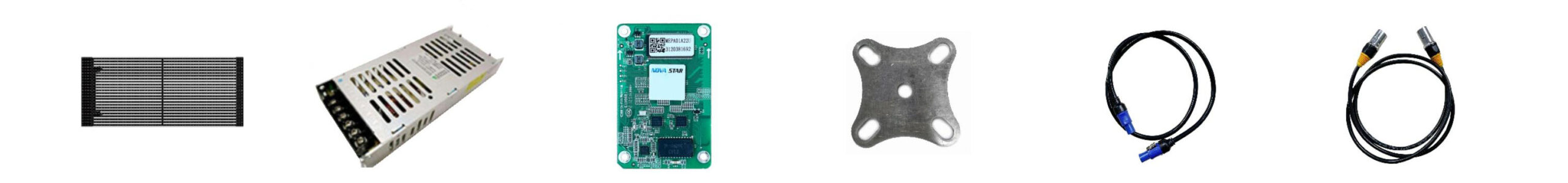

Acessórios

• Módulo de LED
• Fonte de alimentação
• Placa receptora
• Presilha de conexão
• Cabo de energia com conector
• Cabo de rede (sinal)

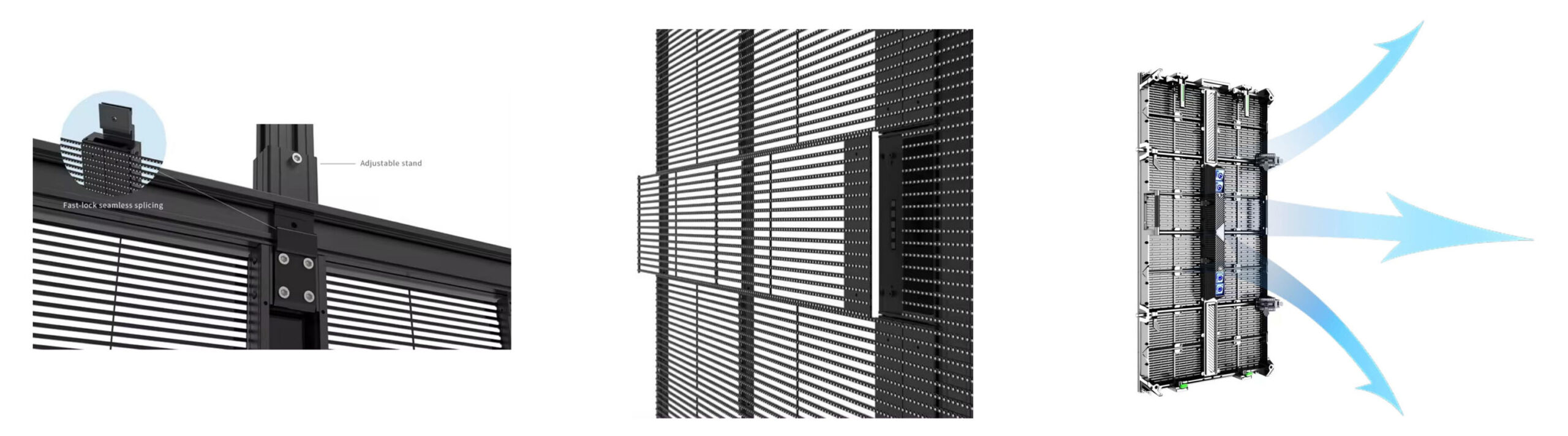

Vantagens do produto

Dissipação rápida de calor e economia de energia: consumo de energia de 30% a 50% menor do que displays de LED tradicionais.
Instalação fácil: gabinete de alumínio de alta precisão, placa de LED plug-in, emenda sem costura com trava rápida (fast-lock), seguro e confiável.
Manutenção conveniente: design modular, permite substituir apenas os módulos de LED com defeito, de forma rápida e econômica.

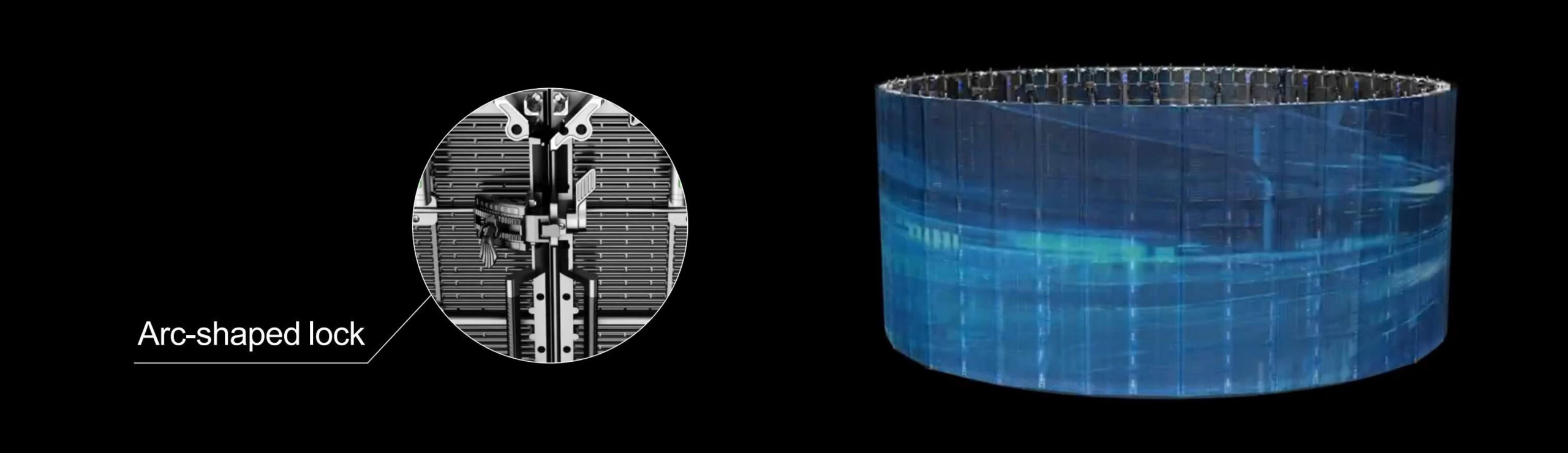

Design curvo

Sistema de trava rotativa com arco interno e externo de 0°, ±5°, ±10° e ±15°, com aplicação flexível. O design patenteado de fecho por pressão (arc-shaped lock) garante que a trava não fique frouxa mesmo após uso prolongado.

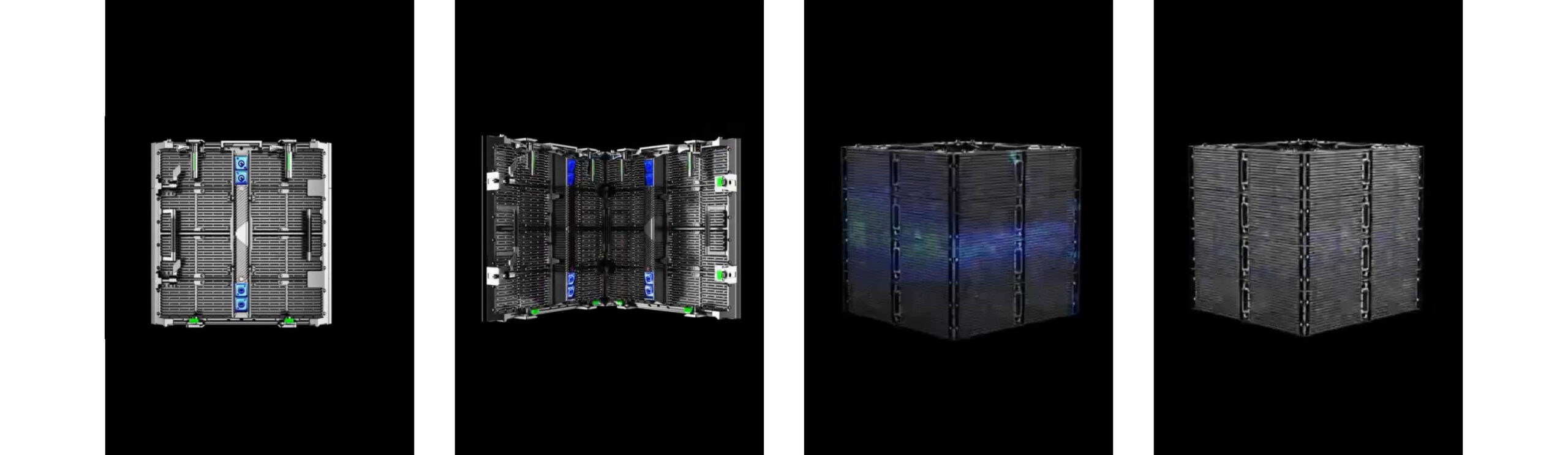

Design em 90 graus

Explorando mais possibilidades com a combinação de diferentes modelos (mixed model splicing), permitindo a criação de cubos e estruturas com cantos em ângulo reto.

Instalação em piso (ground support)

• Instale os gabinetes de baixo para cima, do centro para as laterais, utilizando travas para fixar os gabinetes adjacentes.
• O número de gabinetes na horizontal não é limitado, e o número de gabinetes na vertical não pode ultrapassar 10.
• Fixe o gabinete com o conector na estrutura traseira (back frame).
• De acordo com as condições de segurança do local de instalação, adicione contrapesos adequados à base de sustentação, como sacos de areia, para fixar a estrutura no chão.

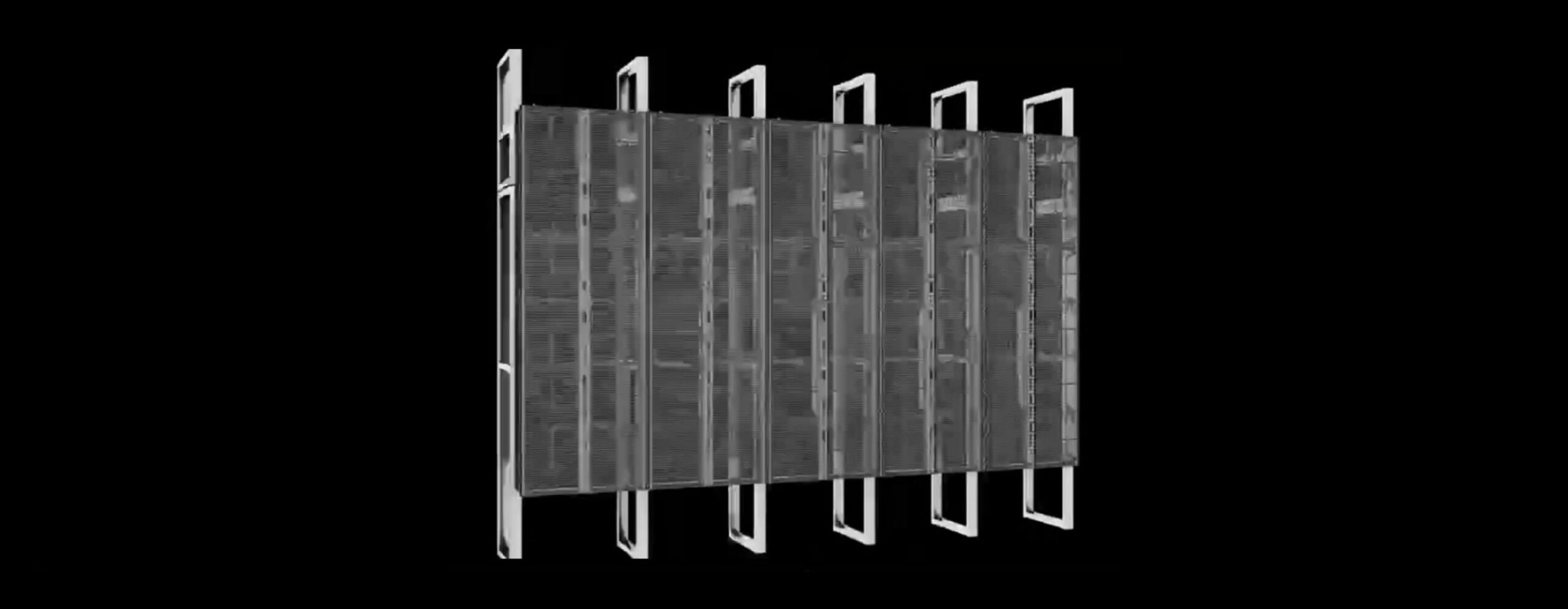

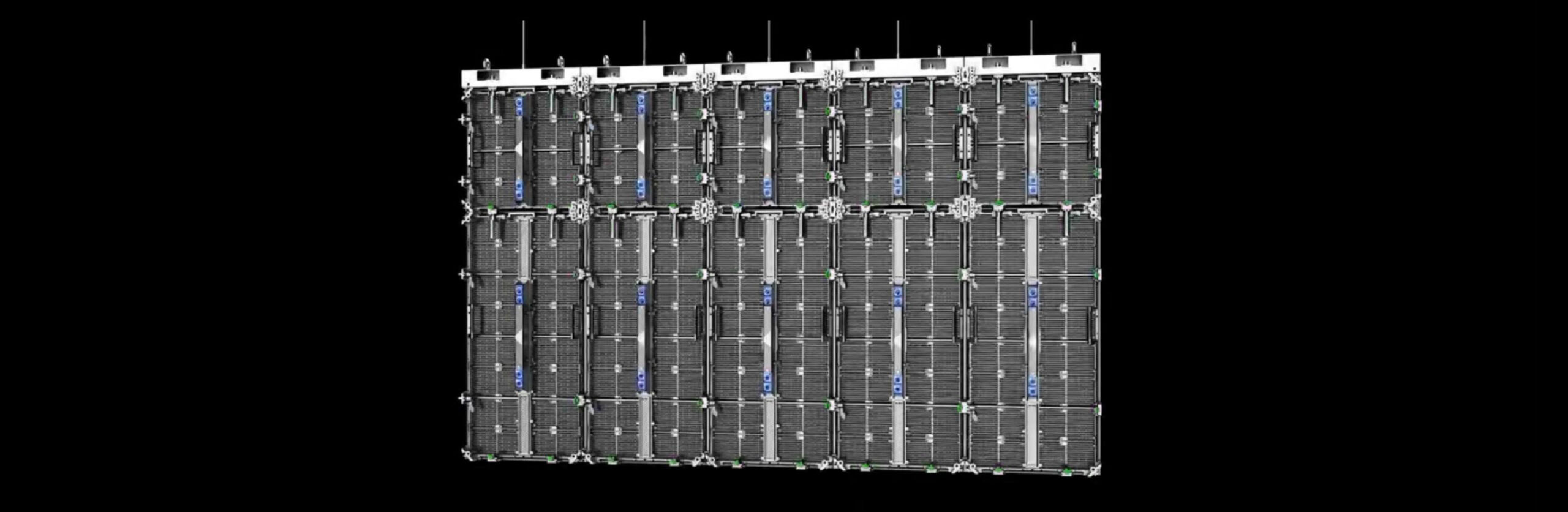

Instalação suspensa

• Os gabinetes podem ser fixados à barra de suspensão pelas travas superior/inferior, ou fixados entre si pelas travas laterais (esquerda/direita).
• Os demais gabinetes devem ser fixados de cima para baixo, do centro para as laterais (o número de gabinetes na horizontal não é limitado, mas o total de gabinetes na vertical não pode ultrapassar 12).

Diagrama de fiação

• Conexão rápida de energia (fast power connect)
• Conexão rápida de sinal (fast signal connect)

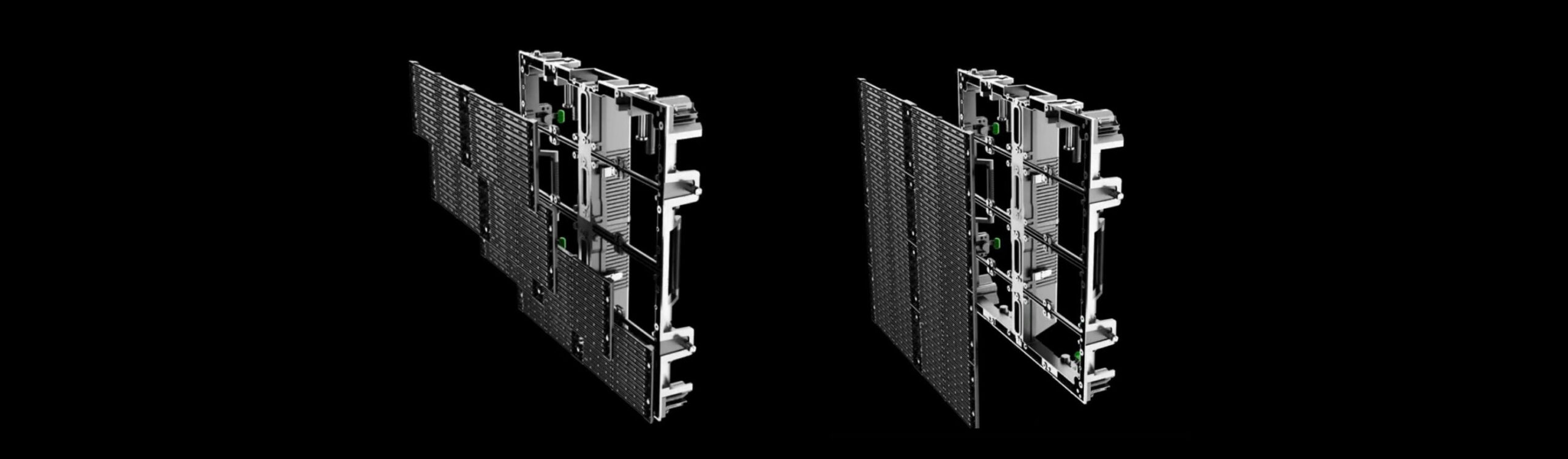

Módulo acessível pela frente

A série suporta manutenção pela frente do painel, adaptando-se a diferentes ambientes de instalação e aumentando a eficiência do trabalho de manutenção.

Parâmetros técnicos
